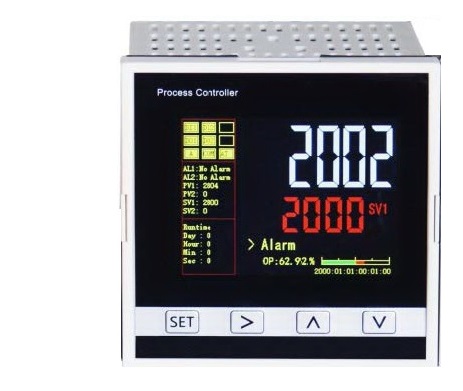

High Precision Programmable Vacuum Pressure Controller & Temperature Controller
一、简介
依阳公司出品的VPC2021系列控制器是一种强大的多功能高度智能化的真空压力温度测量、显示和控制仪器，采用了24位AD、16位DA、0.01%输出百分比和人工智能PID控制技术，可与各种型号的真空压力传感器（真空计）、流量计、温度传感器、位置传感器、电动调节阀门和加热器等连接，可实现高精度真空压力（压强）、流量、温度和张力等参量的定点和程序控制，是一种替代国外高端产品的高性能和高性价比控制器。
二、主要技术指标
（1）测控精度：±0.05%FS（24位ADC），16位DAC，双浮点运算。
（2）输入信号：可连接众多真空压力传感器，47种信号输入类型（电压、电流、热电偶、热电阻）。
（3）控制输出：4种控制输出类型（模拟信号、固态继电器、继电器、可控硅），可连接众多电动调节阀。
（4）控制精度：±0.1%FS（16位DAC），控制输出最小百分比0.01%。
（5）控制算法：PID控制和自整定（可存储和调用20组PID参数）。
（6）控制方式：定点和程序控制，最大可支持9条控制曲线，每条可设定24段程序曲线。
（7）控制周期：50ms。
（8）通讯方式：RS 485和以太网通讯。
（9）供电电源：交流（86-260V）或直流24V。
（10）外形尺寸： 96×96×136.5mm （开孔尺寸92×92mm）。
三、特点和优势
（1）高精度24位数据采集、16位控制输出和双浮点运算使得此系列控制器具有超高精度（优于0.1%）的控制能力。
（2）具有各种不同类型信号的输入功能，可覆盖多种测量传感器，既可连接真空计用来控制真空压力和压强，也可用来控制其它变量，如连接流量计用来控制流量、连接温度传感器用来进行温度控制等。
（3）可连接和控制几乎所有的电动调节阀和数字控制阀门，也可连接控制各种加热装置，结合传感器由此组成可靠的闭环控制系统。
（4）控制器体积小巧和使用灵活，即可独立做为面板型控制器使用，也可集成在测试系统整机中使用。
（5）采用了标准的MODBUS通讯协议，便于控制器与上位机通讯和进行二次开发。
（6）具有正反向控制输出功能，可实现真空压力的两种控制模式，一种是可变气流量（上游控制）压强控制模式，另一种是可变通导（下游控制）流量调节模式。
（7）可连接两个传感器，并可进行自动切换，由此可实现扩展测量量程和传感器备份。
|
上游控制模式 |
下游控制模式 |
|
上游和下游同时控制的双向模式 |
|

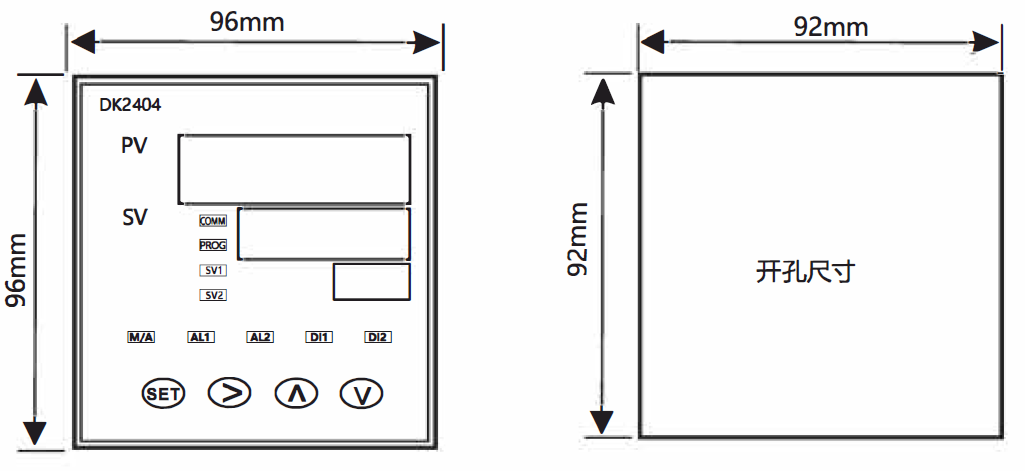

四、外形和开孔尺寸
|
|
五、功能说明
（1）超高精度PID控制器的特殊功能（1）——远程设定点功能及其应用
（2）超高精度PID控制器的特殊功能（2）——远程控制软件及其安装使用
（3）超高精度PID控制器的特殊功能（3）——变送功能及其应用
