导热系数测试仪器

准稳态法高温导热仪


一、简介


准稳态有效导热系数测试技术是一种新型测试手段,这种测试技术是采用一维热流加热方式,被测试样在被加热到一定阶段后,通过试样的热流速度将达到一个缓慢变化状态,也就是准稳态状态。由此可以测量试样在加热过程和自然冷却过程中的热流随时间的变化速度,通过得到的准稳态条件下的热流和温度变化测试数据,可以准确计算出被测材料的有效导热系数。


准稳态测试方法的最大优点在于大大缩短测试周期,将以往稳态法常温下一个温度点的测试周期从48小时以上缩短到36小时内测试一条有效导热系数随温度的变化曲线。


从原理上讲这种测试方法是一种动态测试方法,在被测材料的变化过程中就可以获得材料的有效导热系数。另外,由于试验过程中的测量参数都是试样表面的变化参数,不涉及到材料的内部变化,将材料的内部变化都看成为一个等效传热过程,因此这种方法也可以用于材料在具有化学反应过程中的有效导热系数测量。

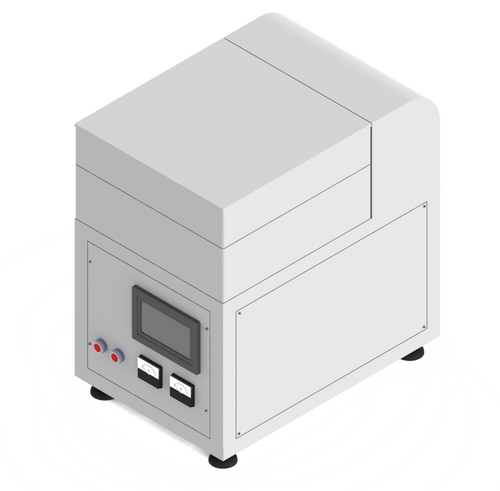

隔热材料中温(1000℃)热物理性能测量装置


目前这种方法已经比较成熟,国际上建立了相应的标准测试规范,即 ASTM E2584:Standard Practice for Thermal Conductivity of Materials Using a Thermal Capacitance ( Slug) Calorimeter。

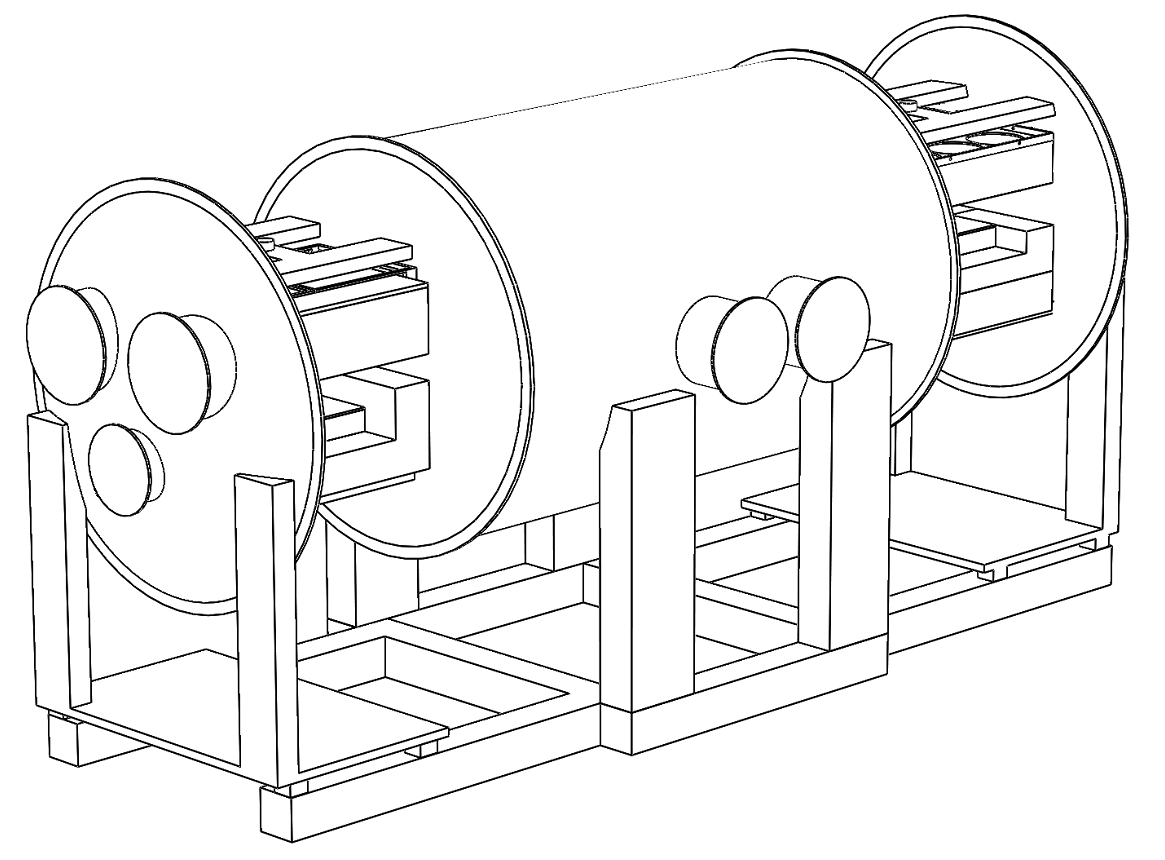

高低温(-180~1500℃)和真空环境下的隔热材料热物理性能测试系统

高低温(-180~1500℃)和真空环境下的隔热材料热物理性能测试系统


二、技术指标

(1)测试温度范围:-180℃~2000℃;

(2)导热系数测试范围:1.0 Wm-1K-1以下,同时可测相应的热扩散系数、比热容和固化度;

(3)试样尺寸:宽200~300mm、长200~300.4mm、厚10~100mm;

(4)测试环境:真空,气压5Pa~1个标准大气压可控,气体为干燥空气(可选惰性气体);

(5)升降温速度:1~10℃/分钟;

(6)测量精度:±7%;测量重复性:±5%。


三、相关资料

(1)高低温(-180~1500℃)和真空环境下的隔热材料热物理性能测试系统初步设计

(2)隔热材料等效导热系数与导热系数的区别以及高温大温差条件下的试验验证

(3)气凝胶隔热材料超低导热系数测试中存在的问题及解决方案
