真空型热电偶连接器


一、简介


在各种真空腔体内所进行的各种温度信号测量,都需要采用温度传感器并将温度信号传送到真空腔体外的测试仪表中。特别是对于热电偶类型的温度测量,热电偶线需要直接或通过补偿导线贯穿真空腔连接到真空腔体外的测温仪表上,在热电偶测温回路中不能存在其他类型的金属,除非采用冰点参考端子,否则会给温度测量带来较大误差。


依阳公司出品的热电偶连接器是专门针对真空容器内部温度测量使用的热电偶温度信号连接器,针对不同的热电偶类型采用了相配套的热电合金材料作为馈通导线,整个连接器可以进行真空密封处理,既保证了温度测量的准确性又不影响真空腔体的真空度,可以直接安装在真空腔体、真空法兰和KF接头上使用。


真空型热电偶连接器结构




平面密封螺接接口方式

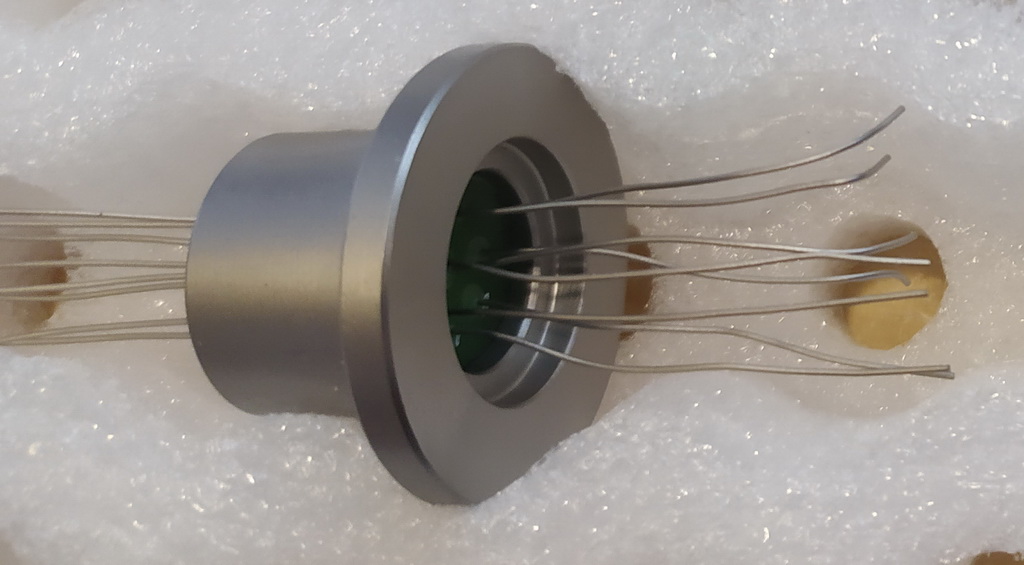

KF16接口形式真空热电偶连接器
KF16卡箍接口方式

二、技术指标


(1)五种热电金属插头和插口可分别连接J、K、T、E和N型热电偶;

(2)每路热电偶插针式连接器对应相应的热电偶正极合金和负极合金;

(3)长期工作温度:-55℃~100℃;

(4)外壳304不锈钢;

(5)绝缘:500MΩ/500VDC;
(6)漏率:≤1.33×10-8 Pa·m3/s;
(7)耐压:120psi(8bar);

(8)接口方式:平面密封螺接、KF16卡箍。


三、特点


(1)连接器引线由不同热电偶合金制成以配合相应的热电偶温度传感器。

(2)连接器引线为裸线,需采用压接型连接或氩弧焊方式,避免其他连接方式带来其他金属材料的影响。

(3)可以定制各种规格和型状的连接器壳体以配合不同形式的真空腔安装形式。

(4)可按照用户设计要求进行单件和小批量定制。


四、应用


(1)为什么真空环境下的温度准确测量一定要用真空型热电偶连接器(贯通器)

(2)热电偶连接器(connector)和热电偶馈通器(feedthrough)的区别和正确使用
