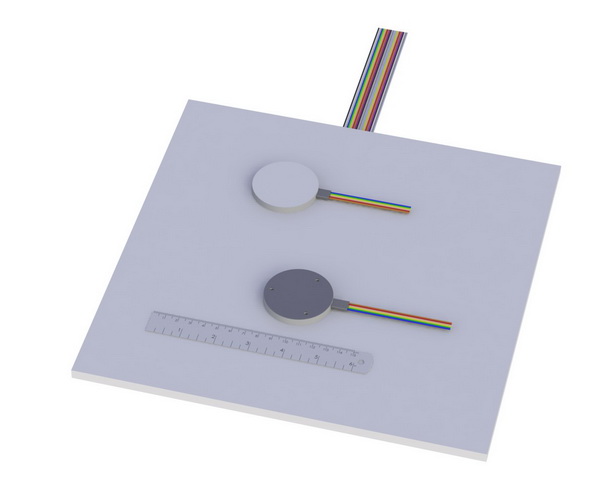

高灵敏度热流计


一、简介

依阳公司出品的热阻式热流计采用了独特的热电技术,具有比传统热电偶式热电堆型热流计更高的灵敏度(6~10倍以上),特别适合低热流密度的准确测量。采用模块式热电技术所制成的热流计更具有灵活性,可以很方便的按照需要确定所需的热流灵敏度,既能保证测量的准确性又能控制控制成本。同时,依阳公司的热流计还具有广泛的适用型,可以制成各种尺寸和型状的热流计来满足实际应用需要。

依阳公司在国内首次推出了自校准式热流计,极大方便和保证了热流测量的准确性和可靠性。同时依阳公司出品的热流计可以根据需要配置相应的热电偶和热电阻测温传感器。

为了满足工程需要,依阳公司可以为热流计提供配套的多通道测试仪表,包括各种多通道数据采集器、在线数据采集和存储器以及无限数据采集和传输系统。

为了保证热流计的测量准确性,依阳公司还提供热流计校准装置和热流计校准测试服务。


二、技术指标

(1)标称灵敏度:50~1000 μV/(Wm-2) (根据需要定制)。

(2)热流计热阻:小于0.01Km2/W。

(3)热流密度测量范围:-2000~+2000W/m2

(4)测量精度:±5%~±15%(依据测试条件和对象)

(5)校准方法:ASTM C1130。


三、特点

(1)热阻材料采用热导率较高的高分子材料,比传统的低热导率热阻式热流计具有更快的响应速度和更快的稳定时间,同时对所测热流场影响更小,更能准确的测试实际热流场的热流计密度和分布。

(2)热阻材料刚性较好不易受力变形和弯曲,更能保持与校准时的相同测量精度,避免了一些可弯曲和可压缩橡胶类热流计无法与校准时精度一致的问题。

(3)依阳公司出品的热流计可以按照实际测量表面型状直接进行成型,也可以制造出带各种固定螺纹孔的装配式热流计,由此便于热流计的安装和有效的降低热流计安装过程中存在的接触热阻。

(4)依阳公司出品的热流计可以配置自校准功能,由此可以用于高精度热流密度测量的场合,同时也提高了测量的可靠性。通过自校准可以自动修正各种测量误差,特别是改善由于热流计材质热导率与被测介质热导率不匹配时所引起的误差,以及被测介质热导率突然变化所带来的误差。

(5)依阳公司出品的热流计可以按照需要封装测温热电偶或热电阻,实现在监测热流变化的过程中同时测量温度的变化情况。

(6)依阳公司出品的热阻式热流计可以通过增加单位面积内的热电响应器件的密度来提高对热流密度的测量灵敏度,可以有效的实现低热流密度的测量并保证测量精度。


依阳公司热流计与其他公司热流计的灵敏度对比测试结果
